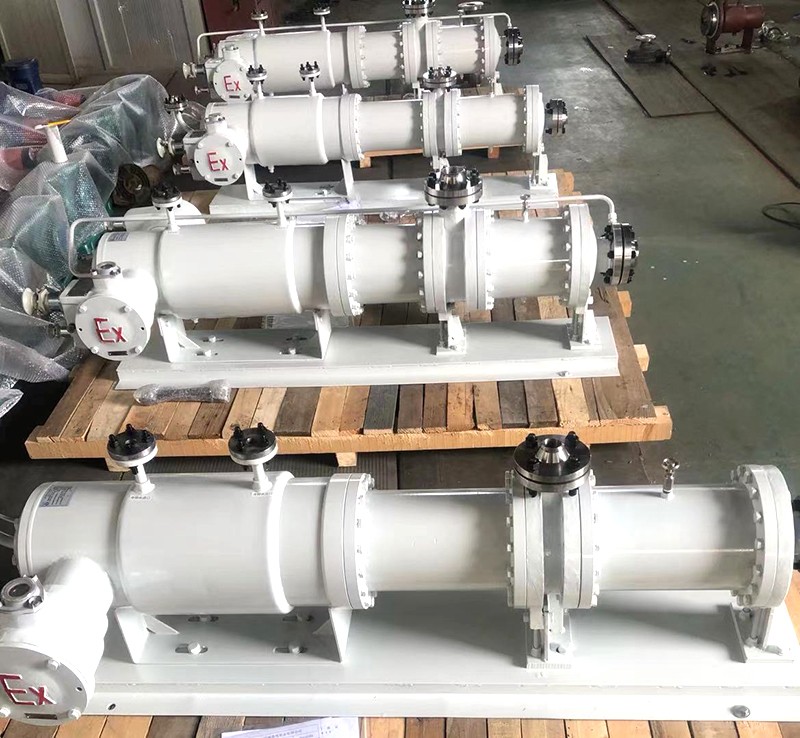

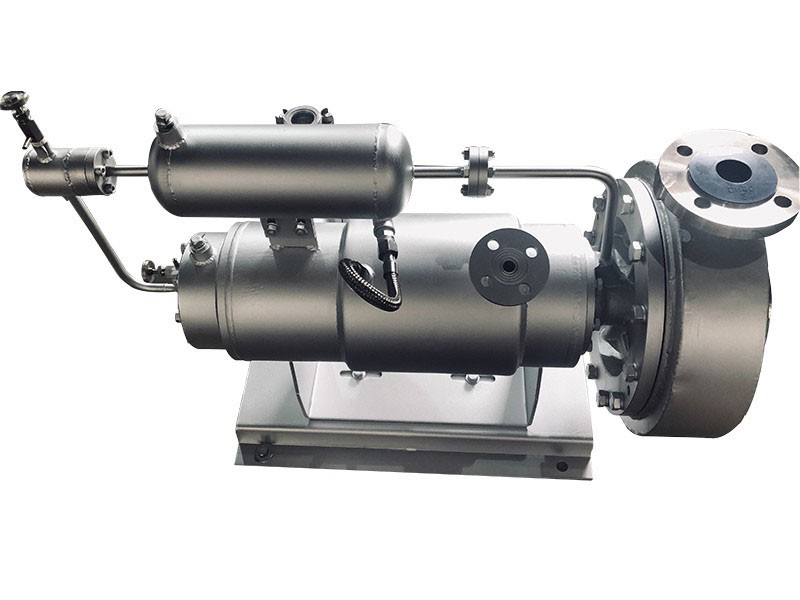

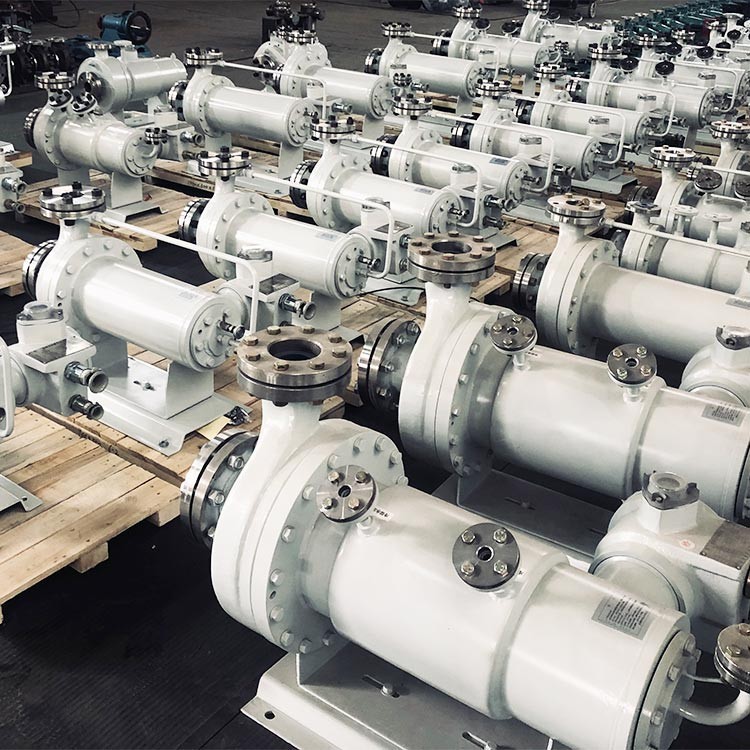

屏蔽泵

屏蔽泵可用于輸送易燃易爆介質，或用于爆炸性危險場所，要求泵體采用防爆材料，如鋁合金，不銹鋼等材質。具有結構簡單，性能平穩，轉速高，體積小，重量輕，效率高，流量大，容易操作和維修等優點。
　　屏蔽泵是用同一根軸將電機的轉子和離心泵的葉輪固定在一起，然后用屏蔽套將這一組轉子屏蔽住。而電機的定子圍繞在屏蔽套的四周，屏蔽套是由金屬制成的，因此動力可以通過磁力場傳遞給轉子。而整個轉子都在被泵送液體中運轉。屏蔽的端部靠法蘭或焊接的結構實現靜密封。屏蔽套實際上是一個壓力容器。定子的內表面和轉子的外表面裝有耐腐蝕金屬薄板制造的定子屏蔽套和轉子屏蔽套。各自端面用耐腐蝕金屬薄板與它們焊接，與被輸送液體分隔，使定子繞組鐵芯和轉子鐵芯不受浸蝕。除了屏蔽套之外，還有一個部件是循環管，利用泵送液體對軸承潤滑與冷卻，有時也對電機冷卻。屏蔽泵的軸向力平衡方式，通常采用自動推力平衡裝置，有時也選用葉輪背面裝有徑向葉片，即背葉輪推力平衡機構。
